Audio Technica VM520EB
Description
VM520EB
Cellule stéréo à double aimant mobile
Modèle de stylet elliptique standard équipé d'un stylet elliptique collé. Cela réduit la distorsion du tracé et permet une reproduction sonore plus précise.
- Porte-à-faux en aluminium
- Les bobines para-toroïdales améliorent l'efficacité de la génération
- La plaque de blindage centrale entre les canaux gauche et droit réduit la diaphonie
- Boîtier en polymère durable à faible résonance

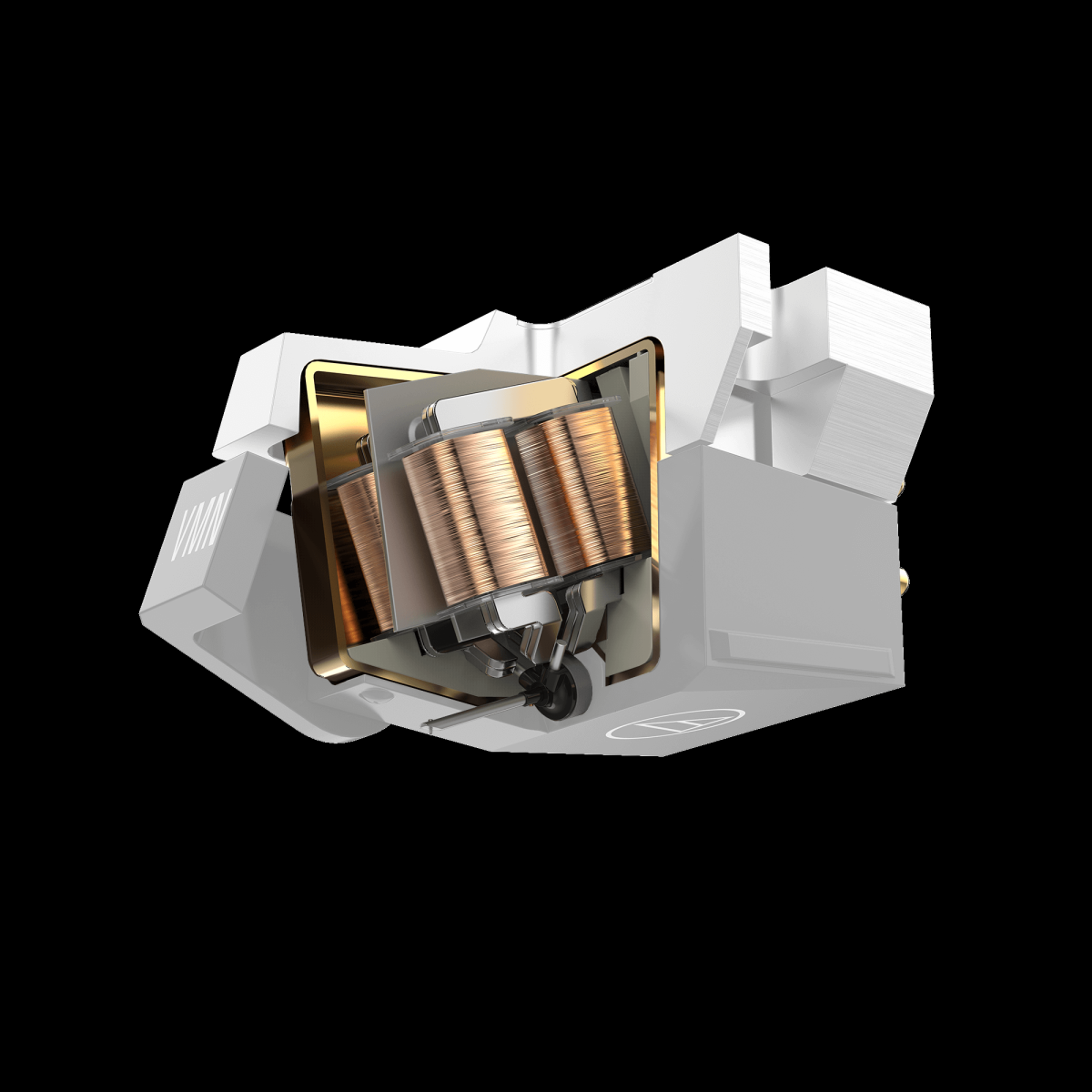

La conception à double aimant brevetée internationalement d'Audio-Technica reproduit la structure de la tête de coupe.
Au lieu d'utiliser un seul gros aimant, les deux aimants sont disposés en forme de "V". Les deux aimants sont positionnés avec précision pour correspondre aux positions des canaux gauche et droit dans les parois des rainures stéréo. Par conséquent, la conception VM assure une séparation des canaux exceptionnelle, une réponse en fréquence étendue et un superbe suivi.
Système générateur para-toroïdal
Les bobines para-toroïdales améliorent l'efficacité de la génération et offrent une excellente linéarité, car les fuites de flux magnétique dans ce circuit magnétique continu et unifié sont faibles. La perméabilité des âmes est également optimisée grâce à l'utilisation d'âmes laminées.
La plaque de blindage centrale réduit la diaphonie
Une plaque de blindage centrale en permalloy permet une séparation efficace des canaux gauche et droit, supprimant la diaphonie électrique à moins de 40 dB. Ceci est similaire à la valeur de diaphonie réelle trouvée dans les rainures du disque lui-même.
Série 500
Corps de cartouche standard équipé de bobines para-toroïdales, d'une plaque de blindage centrale et d'un fil de bobine 6N-OFC identique à la série 700.
Stylet lié elliptique
Le stylet en diamant elliptique suit la modulation de la rainure avec une plus grande précision par rapport à un stylet conique, offrant des réponses en fréquence et en phase améliorées tout en réduisant la distorsion.
CARACTERISTIQUES TECHNIQUES :
| Cellule et Stylet | |
|---|---|
| Réponse en Fréquence | 20 - 23 000 Hz |
| Séparation des Canaux | 27dB (1kHz) |
| Angle de Piste Vertical | 23˚ |
| Force de suivi vertical | 1,8 à 2,2 g (norme 2,0 g) |
| Fixation du Diamant | Tige ronde collée |
| Impédance de Charge Recommandée | 47 000Ω |
| Impédance de la Bobine | 2 700 Ω (1 kHz) |
| Tension de Sortie | 4,0 mV (1 kHz, 5 cm/s) |
| Equilibre des Canaux en Sortie | 1,5dB (1kHz) |
| Type de Diamant | Elliptique Collé |
| Cantilever (levier porte-pointe) | Tuyau en aluminium |
| Compliance Statique | 35 x 10-6 cm/dyne |
| Compliance Dynamique | 8 x 10-6 cm/dynes (100Hz) |
| Montage | 1/2” centres |
| Dimensions | 17,3 (H) x 17,0 (L) x 28,2 (L) mm |
| Accessoires Fournis | Vis d'installation de la cartouche 5 mm × 2 et 10 mm × 2, rondelle × 2, écrou hexagonal × 2 |
| Capacité de Charge Recommandée | 100 – 200pF |
| Pointe de Lecture de Remplacement | VMN20EB |
| Taille du Diamant | 0,3 x 0,7 millième |
| Type de cellule | Type de machine virtuelle |
| Poids | 6.4g |
